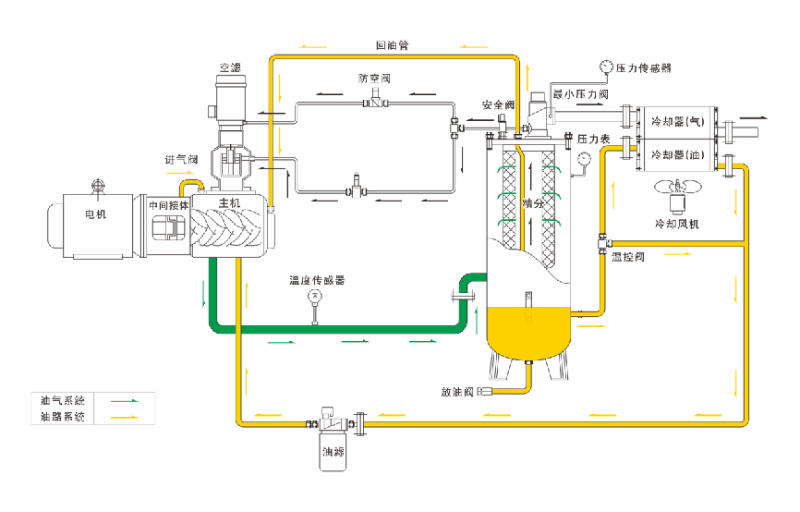

一張圖帶你了解螺桿空壓機油路系統

螺桿式空氣壓縮機（簡稱螺桿空壓機）主要由氣路、油路、控制管路和水路（若是水冷型空壓機）等組成，其中油路在空壓系統中占有舉足輕重的地位。螺桿空壓機很多關鍵部件需要潤滑油來完成軸承潤滑、系統清潔、減震、密封和傳導散熱。

螺桿空壓機油路的基本工作流程

1、絕大部分的螺桿空壓機專用冷卻液儲存在油氣分離器內部；（油路儲存）

2、在螺桿空壓機開啟后，油氣混合物會給油氣分離器提供壓力動能；（油路蓄能）

3.1、未安裝溫控的螺桿空壓機，其專用冷卻液會從油氣分離器流出，再?gòu)挠凸艿肋M(jìn)入冷卻器進行冷卻；（油路冷卻）

3.2、安裝溫控的螺桿空壓機，其專用冷卻液進入溫控閥系統進行分流，油溫較低時，直接進入主供油管路，油溫高后，閥芯開啟，潤滑油強制進入冷卻器；（油路分流冷卻）

4、冷卻后的專用冷卻液，經過主供油管，再由油過濾器過濾雜質后噴入螺桿主機；（油路過濾）

（注意：根據螺桿空壓機系列、機型不同，油路系統中的主要部件在系統的位置可能有所不同。）

我們了解螺桿空壓機油路系統的主要組件，以及與之相關的常見問題，有助于我們?cè)谌粘２僮?、維護過程中更好地對系統進行理解、排查。
